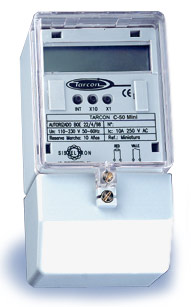

INTERRUPTOR HORARIO DIGITAL DOBLE TARIFA
C50 MINI T0.

El C50 MINI es un Interruptor Horario Digital diseñado para el control de la doble tarifa, de acuerdo con la legislación sobre discriminación horaria y cumple todos los apartados de la norma UNE-EN 61038 sobre Interruptores Horarios para Tarificación y control de cargas.

El C50 MINI según modelos, es de aplicación a los siguientes tipos de discriminación horaria:
Tipo 0: Tarifa nocturna
Tipo 2: Doble Tarifa.
Con posibilidad de doble accionamiento simultáneo, circuitos conmutadores y maxímetro.

La actuación de nuevas informaciones de cambio de tarifa y fechas de entrada en vigor, se realiza mediante volcado de master.
Cambio automático de horario verano-invierno y cambio automático de tarifas para periodos
seco-húmedo.

ATENCIÓN: La instalación y montaje de los aparatos eléctricos deber ser realizada por un instalador autorizado. El equipo sale programado y puesto en hora de fábrica como T0 (tarifa nocturna).
MONTAJE: En superficie, según triángulo de fijación de acuerdo a la norma DIN 46857

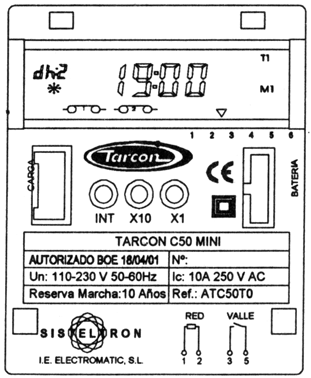

CONEXIÓN: Según esquema de conexiones grabado sobre el aparato.

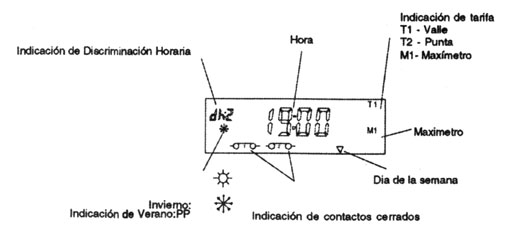

VISUALIZACIÓN DE DATOS. HORARIO DE CAMBIO VERANO-INVIERNO,
SECO-HÚMEDO. DISCRIMINACIONES HORARIAS.
En funcionamiento normal pulsar la tecla X10 y manteniéndola apretada, pulsar además la tecla X1 para visualizar los datos programados. Soltar primero X10 y después X1 Aparece en pantalla el cambio de horario invierno - verano con un intervalo de 6 segundos pueden verse tanto la hora de cambio como la fecha. Pulsando la tecla INT se pasa al cambio verano - invierno. Después de esto seguirán los cambios de húmedo / seco (en España coinciden con los cambios de invierno / verano y por lo tanto se pueden obviar), y por último aparecerán las tablas de discriminación horaria. Si el modelo lleva maxímetro, el primer programa que aparece se corresponderá con la próxima hora a la que el maxímetro entrará en funcionamiento. Si el modelo no lleva maxímetro, se mostrarán únicamente las discriminaciones horarias correspondientes al cambio seco - húmedo activo. Una vez comprobados los horarios y las discriminaciones pulsar X10 para volver al modo automático.

ACTUALIZACIÓN
Si fuera necesario introducir un nuevo horario de tarifas, retirar la tapa del conector, introducir la memoria con los nuevos datos hasta hacer tope, pulsar la tecla X1 dos veces y pulsar la tecla X10. Mediante dígitos se indicará en la pantalla el porcentaje de volcado hasta alcanzar el 100%. Retirar la memoria y volver a colocar la tapa del conector. El aparato mantiene el tipo de tarifa y la zona seleccionados; no hace falta programarlo de nuevo. Se programa el cambio automático de horario perpetuo.

SUSTITUCIÓN DE LA PILA
El C50 MINI, dispone de una pila de litio para reserva de la hora y fecha del equipo ante falta de red. La pila debe ser sustituida en la fecha que se indica en el frontal del equipo. Si por cualquier motivo la pila no es cambiada en el tiempo fijado, el display informa del nivel bajo de la pila y de la necesidad de su sustitución. Para realizar la sustitución extraer la pieza soporte de la pila, Observar la correcta posición de la pila, sustituirla e insertar de nuevo junto a su correspondiente soporte. Para borrar el contador de horas de funcionamiento de la pila, pulse las teclas X10 y INT, cuando aparezca el no de horas, pulse las teclas X1 y INT para poner a cero el contador; y por último pulse X10 para volver a
modo normal.
